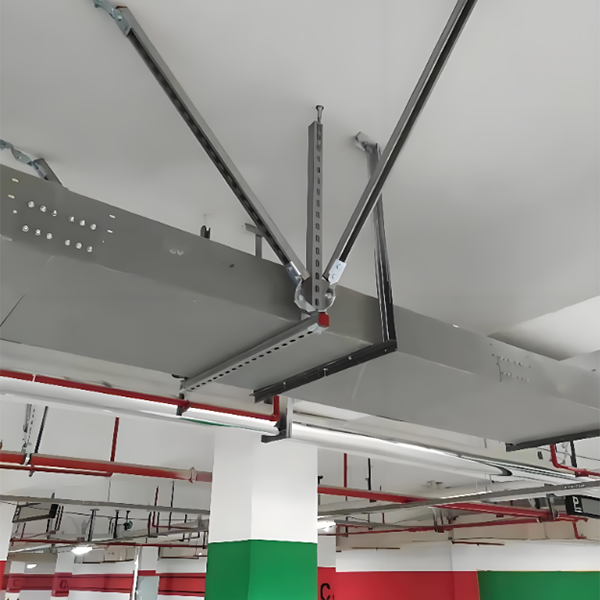

Эта двунаправленная комбинированная сейсмостойкая опорно-подвесная система с боковым и продольным усилением для кабельных лотков или шинопроводов чаще всего применяется в подземных паркингах и способна одновременно противостоять двунаправленным горизонтальным сейсмическим силам, обеспечивая безопасную и стабильную работу электрических систем во время землетрясения.
Описание
маркер
Описание продукта
Эта двунаправленная комбинированная сейсмостойкая опорно-подвесная система с боковым и продольным усилением для кабельных лотков или шинопроводов чаще всего применяется в подземных паркингах и способна одновременно противостоять двунаправленным горизонтальным сейсмическим силам, обеспечивая безопасную и стабильную работу электрических систем во время землетрясения.

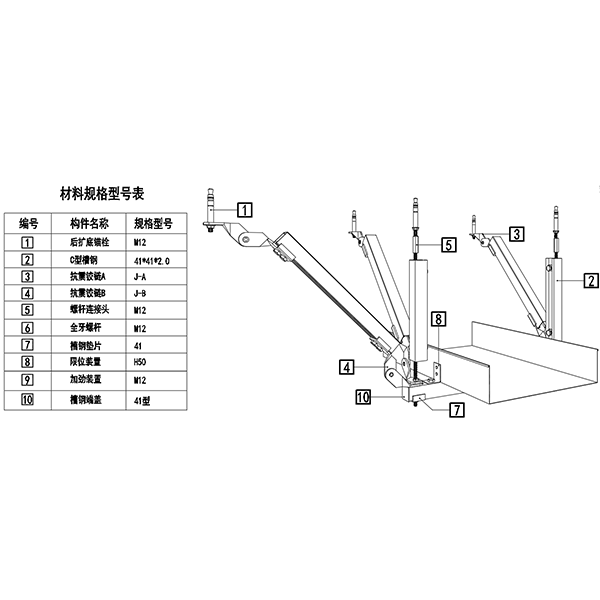

Опора состоит из опорной балки, боковых зажимов, специальных крепёжных зажимов, разнонаправленных наклонных распорок и вертикальной подвесной штанги. Нижняя опорная балка из С-образного стального профиля и боковые зажимы фиксируют крупногабаритные электрические магистрали и воспринимают их собственный вес. Две наклонные распорки и расположенная между ними вертикальная подвесная штанга образуют треугольную конструкцию и устанавливаются под углом приблизительно сорок пять градусов, соответственно противодействуя боковым и продольным сейсмическим силам. Во всех узлах используются шарнирные соединения, позволяющие снимать напряжения. Верхняя часть прочно анкерно закрепляется в бетонной потолочной плите посредством анкерных болтов.
Вся конструкция выполнена из горячеоцинкованного С-образного стального профиля, обладающего антикоррозионной стойкостью и долговечностью, что делает её пригодной для эксплуатации во влажных подземных условиях. Путь передачи нагрузок чётко выражен. Изделие соответствует нормативным требованиям GB 50981-2014, применимо в районах с расчётной сейсмической интенсивностью от шести до восьми баллов. Шаг установки и места размещения опор определяются в соответствии с нормативными стандартами. Данная опора отличается высокой степенью модульности и быстротой монтажа. Она объединяет в себе двунаправленную сейсмическую защиту и несущую функцию. Конструкция надёжна и способна эффективно предотвращать падение и деформацию кабельных лотков или шинопроводов в условиях сильного землетрясения.
