Это боковая сейсмостойкая опорно-подвесная система для кабельных лотков, предназначенная для фиксации высоковольтных и низковольтных, а также силовых и слаботочных кабельных лотков и способная противостоять горизонтальным сейсмическим силам, действующим перпендикулярно направлению прокладки лотков, обеспечивая безопасность кабельных лотков при землетрясении. Опора состоит из бокового опорного хомута, нижней поперечной балки, боковой наклонной распорки, вертикальной подвесной штанги и верхних анкерных креплений.
Описание
маркер
Описание продукта

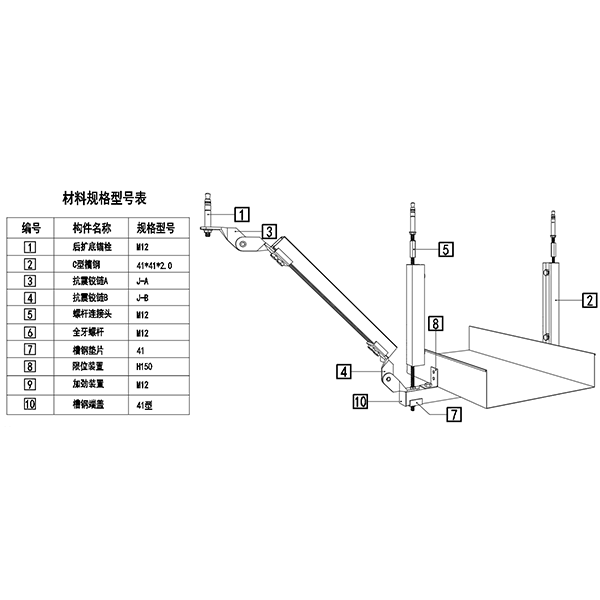

Это боковая сейсмостойкая опорно-подвесная система для кабельных лотков, предназначенная для фиксации высоковольтных и низковольтных, а также силовых и слаботочных кабельных лотков и способная противостоять горизонтальным сейсмическим силам, действующим перпендикулярно направлению прокладки лотков, обеспечивая безопасность кабельных лотков при землетрясении. Опора состоит из бокового опорного хомута, нижней поперечной балки, боковой наклонной распорки, вертикальной подвесной штанги и верхних анкерных креплений. Боковые опорные элементы и болты фиксируют кабельный лоток. Нижняя поперечная балка из С-образного стального профиля воспринимает собственный вес и передаёт нагрузки.
Боковая наклонная распорка установлена под углом приблизительно сорок пять градусов и противостоит горизонтальным сейсмическим силам, предотвращая раскачивание лотка. Вертикальная подвесная штанга воспринимает весовую нагрузку и анкерно закрепляется в строительной конструкции. Все узлы имеют шарнирную конструкцию во избежание концентрации напряжений. Верхняя часть прочно фиксируется к бетонной конструкции посредством анкерных болтов. Вся конструкция выполнена из горячеоцинкованного С-образного стального профиля, обладает высокой прочностью и коррозионной стойкостью, соответствует нормативным требованиям GB 50981-2014 и применима в районах с расчётной сейсмической интенсивностью от шести до восьми баллов.
Расстояние между опорами контролируется в соответствии с нормативными требованиями, а в местах поворотов установка должна производиться с большей частотой. Изделие отличается высокой степенью модульности и стандартизации, удобством монтажа на объекте и совмещает в себе несущую функцию и функцию боковой сейсмической защиты. Треугольная конструктивная схема и многоточечное анкерное крепление обеспечивают высокую общую устойчивость, гарантируя, что кабельный лоток не упадёт и не деформируется во время землетрясения.
